泰克2231A-30直流电源
品牌: Tektronix/泰克
型号: 2231A-30
产地: 美国
类型: 电源
产品详情



2231A-30-3型3通道直流电源总输出功率为195W,可以为多种电路和器件的台式测试提供所需的功率。其中,两个通道均可以提供30V/3A,第3个通道可以提供5V/3A。2231A-30-3型电源在不降低性能或便利性的同时,为您提供所需的多用性和易用性,因此,它将成为您工作台上的唯一直流电源。

质量直流高电源

2231A-30-3型电源基于线性化设计,每个输出的噪声低于5mVp-p。其电压和电流基本测量准确度分别是0.06%和0.2%。负载电压和负载电流回读结果提供同样级别的精度,因此您可以确信为待测器件(DUT)提供了高精度、低噪声电压和电流。

3个完全独立的输出

2231A-30-3型电源的每个输出都是完全可编程的,可以彼此独立地开启和关闭;它在1台仪器内提供了3个电源。您可以通过同一台仪器为印制电路板上的模拟电路和数字电路上电,也可以为整个器件上电。

所有输出都彼此隔离,且接地隔离

每个输出都可以为不同接地基准的电路供电。每个输出的低连接都不与其他输出相连。这意味着,一个电源可以测试3个不同接地基准上的3个独立电路,或者为变压器电路或光隔离电路供电。此外,所有输出都参考接地,因此2231A-30-3型电源可以为浮动电路和接地电路供电 。

主要特点:

Ÿ          通过1台仪器获得3个独立、隔离、可调的输出

Ÿ          输出总功率195W,包括2个30V@3A输出和1个5V@3A输出

Ÿ          0.06%电压测量基本准确度,0.2%电流测量基本准确度

Ÿ          直流电源输出噪声低于5mVp-p

Ÿ          连续显示3个通道的电压和电流测量结果将2个30V通道进行串联或并联,可以使输出电压或电流翻倍

Ÿ          可在30个设置内存中的任意位置,存储常用的测试配置

Ÿ          利用每个通道的输出定时器,可以在预先设置的测试时间之后关闭任何输出

Ÿ          利用可选配的USB适配器,可以通过计算机控制电源

主要性能指标

直流输出额定值


通道  1

通道  2

通道  3

电压

0 - 30 V

0 - 30 V

0 - 5 V

电流

0 - 3 A

0 - 3 A

0 - 3 A

最大功率:

195W

负载调节:

电压:≤0.02% + 4mV

电流:≤0.2% + 3mA

线性调节:

电压:≤0.02% + 4m  V

电流:≤0.2% + 3mA

波纹和噪声 (20Hz20MHz):

电压:≤1mVrms/5mVp -p

电流:≤6mVrms

设置分辨率:

电压:10mV

电流:1mA

设置准确度:

电压:≤0.06% + 20m  V

电流:≤0.2% + 10mA

读数分辨率:

电压:10mV

电流:1mA

读数准确度:

电压:≤0.06% + 20m  V

电流:≤ 0.2% + 10mA

隔离电压, 输出-底板:

相对于接地端,任何输出隔离都高达240V (直流+交流峰值,交流峰-峰最大值3V,最高频率60Hz)

隔离电压,输出-输出:

相对于任何其他输出端,任何输出隔离都高达240V (直流+交流峰值,交流峰-峰最大值3V,最高频率60Hz)

跟踪与组合模式:

跟踪模式:当控制启用后,将保持两个30V输出通道的输出比率。

组合V1 + V2串联模式:当CH1CH2串联时,可提供60V输出电压。仪表读取组合电压。

组合I1 + 12并联模式:当CH1CH2并联时,可提供3A输出电流。仪表读取组合电流。

公共指标

内存:

30个设置内存

输出定时器范围:

0.1s99999.9s

显示屏:

真空荧光显示屏

连接:

前面板:

电源输出插孔:3套安全套香蕉插孔

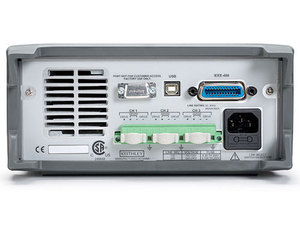

后面板:

DB9连接器,用于程控

过温保护:

如果电源内部温度超过85°C,那么电源将自动关闭。

EMC标准:

符合欧盟电磁兼容(EMC)指令。

安全标准:

符合欧盟低电压指令。

电源线额定值:

110VAC/220VAC ±10%

电源线频率:

47Hz63Hz

最大功耗:

750VA

工作环境:

温度040°C, 相对湿度5%80%40°C以下)

存储环境:

温度–2070°C, 相对湿度5%80%40°C以下),相对湿度5%80%4070°C)。

物理特征

高度*宽度*长度:88.2 mm ( 3.5   in)* 214.5 mm  ( 8.5 in)* 354.6 mm (14 in)

装运重量:

9.40kg (20.7   lbs.)

保修期:

3






典型应用:

• 工科和理科学生实验室

• 服务工作

• 电子设计
