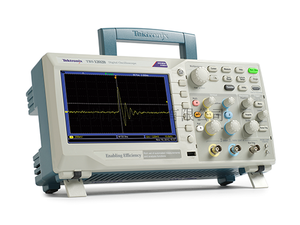

概述:TBS1000B-EDU系列数字存储示波器是专为满足当今大专院校的需求而设计的。
主要性能指标
150/200 MHz带宽
2 通道
所有通道上高达 2 GS/s 的采样率
所有通道上 2.5k 点记录长度
高级触发,包括脉冲和行选视频触发
主要特点
7 英寸 WVGA (800X480) 有源 TFT 彩色显示器
34 种自动测量
双窗口 FFT,同时监测时域和频域
集成课件功能
双通道频率计数器
缩放功能
自动设置和自动量程功能
全新经济型 50 MHz TPP0051 无源探头
多种语言的用户界面
体积小、重量轻 – 深仅 4.9 英寸(124 mm),重仅 4.4 磅(2 kg)
连接能力
前面板上 USB 2.0 主控端口,快速方便地存储数据
后面板上 USB 2.0 设备端口,方便地连接 PC
TBS1152/1202B-EDU示波器参数规格:
型号 | TBS1152/1202B-EDU |
带宽 | 150/200MHz |
通道 | 2 |
每条通道的取样速率 | 2.0GS/S |
记录长度 | 2.5K点 |
输入/输出端口 |
USB 接口 | 前面板上的 USB 主控端口支持 U 盘;仪器背面的 USB 设备端口支持连接 PC |
GPIB 接口 | 选配 |
数据存储 |
非易失存储器 |
|
参考波形显示 | 2.5K 点参考波形 |
没有 U 盘时的波形存储 | 2.5K 点 |
最大 U 盘容量 | 64 GB |
有 U 盘时的波形存储 | 每 8 MB 96 个或以上参考波形 |
没有 U 盘时的设置 | 10 个前面板设置 |
有 U 盘时的设置 | 每 8 MB 有 4000 个或更多前面板设置 |
有 U 盘时的屏幕图 | 每 8 MB 128 个或以上屏幕图(图像数量取决于选择的文件格式) |
有 U 盘时全部保存操作 | 每 8 MB 12 个或以上全部保存操作;一次全部保存操作会创建3-9个文件(设置、图像、外加显示的每个波形一个文件) |
课程内容 | 100 MB |
自动设置菜单 | 单键自动设置所有通道的垂直系统、水平系统和触发系统,支持撤销自动设置操作。 |
方波 | 单周期、多周期、上升沿或下降沿 |
正弦波 | 单周期、多周期、FFT 频谱 |
视频(NTSC、PAL、SECAM) | 字段: 全部、奇数行或偶数行: 全部或选配行数 |
电源 |
|
电源电压 | 100 至 240 V ±10% |
电源频率 |
|
100 V 到 240 V | 50 Hz 到 60 Hz |
115 V | 400 Hz ±10% |
功耗 | 最高 30 W |
课件软件
系统要求
安装课件软件要求的最低 PC 配置如下。
操作系统 | Windows XP、Windows 7、Windows 8、Linux(ubuntu 12.04、12.10、13.04 或 fedora 18、19) |
RAM | 512 MB |
磁盘空间 | 1 GB 的空闲硬盘空间 |
显示器 | XVGA 1024×768,推荐 120 dpi 字号 |
可移动媒体 | CD-ROM 或 DVD 驱动器 |
外设 | 键盘和微软鼠标或其他兼容指向设备 |
