产品展示

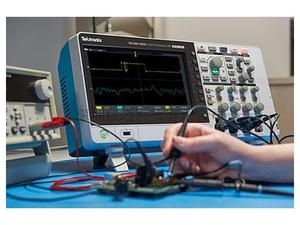

tbs2102/2104示波器
品牌: Tektronix/泰克
型号: TBS2102
产地: 美国
类型: 2000系列
产品详情


概述TBS2102 /4示波器可以捕获和显示明显多得多的信号。产品原厂原装,售后三包!

主要性能指标

Ÿ          2/4 条模拟通道

Ÿ          100 MHz带宽

Ÿ          高达 1GS/s 采样率

Ÿ          所有通道上 20 M 记录长度

Ÿ          5 年保修

主要特点

Ÿ          9 英寸 WVGA 彩色显示器

Ÿ          15个水平格,显示的信号多出 50%

Ÿ          TekVPI探头接口支持有源探头、差分探头和电流探头,支持自动定标和单位

Ÿ          32种自动测量和 FFT功能,全面分析波形

Ÿ          HelpEverywhere提供有益的屏显小贴士

Ÿ          内置示波器介绍手册,提供操作说明和示波器基础知识

Ÿ          2 通道型号,重仅 2.62 kg (5.8 ),携带方便

连接

Ÿ          前面板上 USB 2.0主控端口,快速简便地存储数据

Ÿ          Wi-Fi接口提供了无线通信功能1 支持

Ÿ          后面板上 USB 2.0设备端口,简便地连接PC

Ÿ          LXI标准10/100BASE-T以太网端口,通过LAN进行远程控制

教育

Ÿ          课件功能,在显示器上提供实验练习指引

Ÿ          全面兼容教育应用中的 TekSmartLab 实验管理软件

型号概况

型号

TBS2102/4

模拟通道

2 /4

带宽

100 MHz

采样率

1 GS/s

记录长度

20 M

垂直系统模拟通道

硬件带宽限制

20 MHz

输入耦合

DC, AC, or  GND

输入阻抗

1 MΩ  ± 2 %, 11.5 pF ± 2.5 pF

输入灵敏度范围

2 mV/Div  to 5 V/Div

垂直分辨率

8

最大输入电压, 1 MΩ

300 V  RMS,峰值 ≤ ±450 V

采集模式

采样

采集采样值。

峰值检测

在所有扫描速度下,捕获最窄3.5 ns 的毛刺。

平均

平均中包括2 ~ 512 个波形。

滚动

在屏幕上从右向左滚动波形,扫描速度小于等于40 ms/div ( 20M记录长度时为400 ms/div)

数学模式

数学模式


所有型号:

Ch  1 - Ch 2

Ch  2 - Ch 1

Ch  1 + Ch 2

Ch  1 X Ch 2

FFT

4 通道型号:

Ch  3 - Ch 4

Ch  3 + Ch 4

Ch  4 - Ch 3

Ch  3 X Ch 4

DC 均衡

±  (1 mV +0.1 div)

DC 增益精度

± 3%  10 mV/div through 5 V/div-± 4% 典型值,  2 mV/div and 5 mV/div

DC 电压测量精度

平均模式,平均 16 个波形

±((DC 增益精度) X |读数 - (偏置 - 位置)| + 偏置精度 + 0.11 div + 1 mV)

在平均采用相同示波器设置和环境条件采集的 ≥ 16 个波形时,任意两次平均之间的增量电压

±(DC G增益精度 X |读数| + 0.08 div + 1.4 mV)

垂直位置范围

± 5

垂直偏置范围

Volts/Div 设置

2 mV/div  ~ 200 mV/div

>  200 mV/div ~ 5 V/div

偏置范围, 1 MΩ

±  0.8 V

±  20 V

模拟带宽, DC 耦合


100 MHz  型号:

DC ~  ≥100 MHz  2 mV/div ~ 5 V/div.

70 MHz  型号:

DC ~  ≥70 MHz  2 mV/div ~ 5 V/div.

共模抑制比(CMRR),典型值

60 Hz 100:150 MHz 正弦波时下降到10:1,每条通道上Volts/div 和耦合设置相等

通道间隔离度

TBS2072,  TBS2074

TBS2102,  TBS2104

≥100:1   ≤70 MHz

≥100:1   ≤100 MHz

水平系统模拟通道

在最高采样率下捕获的最大持续时间( 所有通道)

1 ms

时基范围

2 ns/div  to 100 sec/div

时基时延范围

-15 ~ 5000 s

时延校正范围

±100 ns

时基精度

±25 ppm在任意 ≥1 ms 间隔上

灵敏度,边沿类型触发,DC耦合

触发源

灵敏度

模拟输入

0.4 格, DC to 50 MHz

0.6 格, >50 MHz to 100 MHz

触发电平范围

输入通道:从中心屏幕± 4.90

显示器系统

显示器类型

9 英寸(228 mm)  宽屏液晶TFT 彩色显示器。

显示器分辨率

水平800 x 垂直480 显示像素(WVGA)

波形样式

矢量、可变余辉和无穷大余辉。

格线

网格,无。

格式

YT XY

电源物理特点、EMC、环境和安全

电源电压

100 ~  240 VAC RMS ±10%

电源频率

45 Hz  ~ 65 Hz (90 ~ 264 V)360 Hz ~ 440 Hz (100 ~ 132 V)

功耗

最大80 W

外观尺寸


TBS2xx2:


**:

174.9 (6.89 英寸)* 372.4 (14.66 英寸)* 103.3 (4.07 英寸)

TBS2xx4:


**:

201.5 (7.93 英寸)* 412.8 (16.25 英寸)* 128.1  (5.04 英寸)

重量


TBS2xx2:

2.62 kg  (5.8 ),独立式仪器。

5.1 kg  (11.2 ),在包装用于国内运输时。

TBS2xx4:

4.17 kg  (9.2 ),独立式仪器。

7 kg  (15.4 ),在包装用于国内运输时。

冷却间隙

仪器左侧和后面要求50 mm (2 英寸)

工作时温度:

0 °C  ~ +50 °C (+32 ºF ~ 122 ºF)

工作时湿度:

高:+30 °C ~ +50 °C, 5% ~ 60% 相对湿度;低: 0 °C ~ +30 °C, 5% ~ 95% 相对湿度

工作时海拔:

最高3,000 (9,842 英尺)

工作时随机振动:

0.31 GRMS5 ~ 500 Hz,每个轴10 分钟,3 个轴,总计30 分钟

电磁兼容能力

EC 委员会指令2004/108/EC

安全

UL61010-1:2004;  CAN/CSA-C22.2 No. 61010.1: 2004; EN61010-1:2001; 满足产品安全低压指令2004/108/EC
